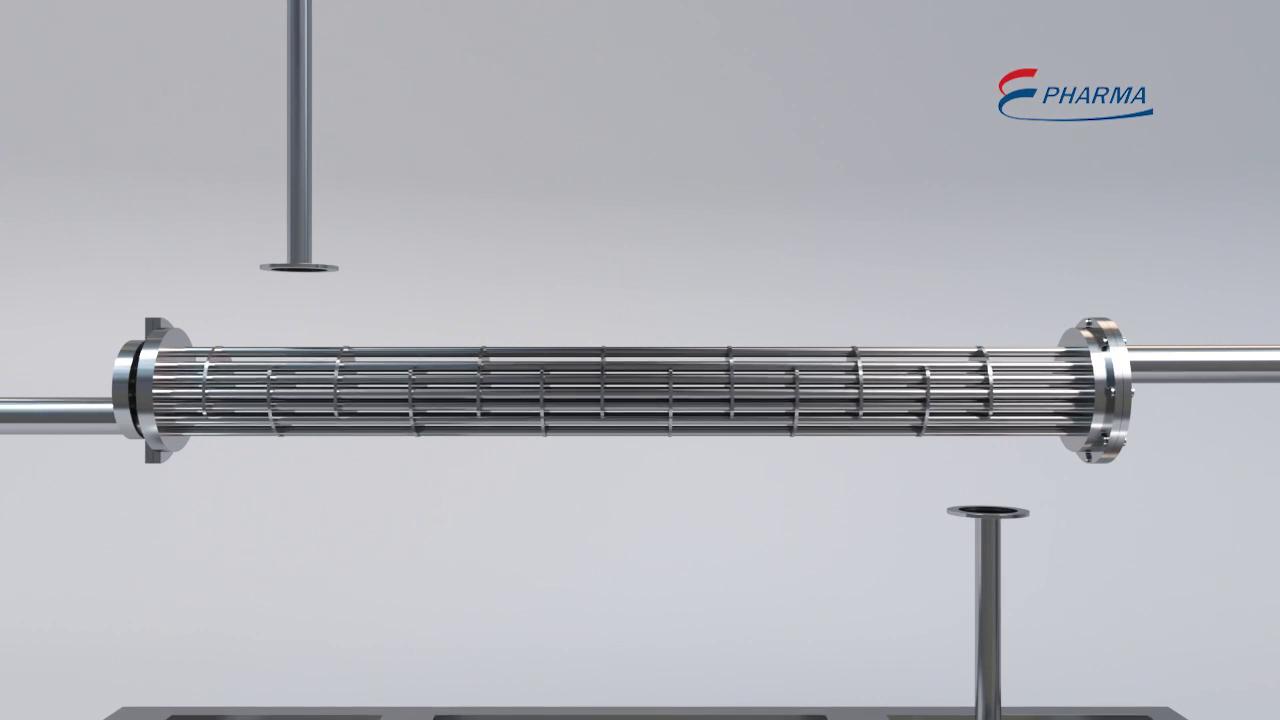

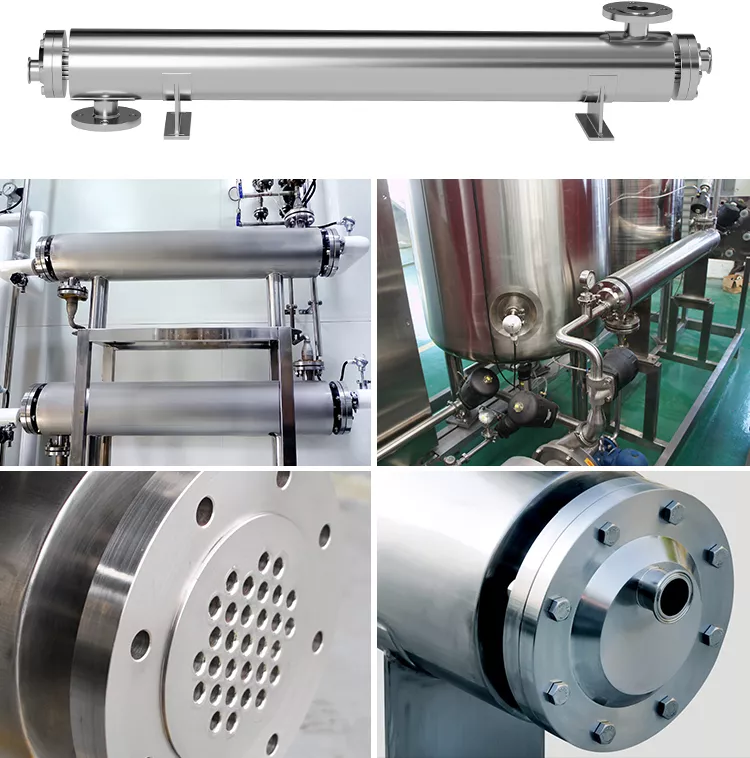

卫生级双管板式换热器
应 用
换热器是特别应用于制药行业高卫生等级要求的双管板式换热器。换热器设计用于***别条件下的应用，例如注射水（WFI），纯化水（PW）以及制药产品中的加热或冷却工艺。
工作原理
产品介质通过一组无缝、经抛光处理的管束，服务介质错向通过管束外侧，在末端，管子被固定在两块短板法兰上，并形成泄露检测区域，防止两种介质的交叉污染。换热器可以水平和竖直安装。直管+膨胀节设计有效消除热胀冷缩的影响。
特点和优点
• 100%进口无缝钢管制造
• 双管板式设计防止服务介质泄漏到产品
• 产品侧完全排尽并易于清洗
• 管中无死角
• 无交叉污染风险
• 符合FDA和cGMP要求设计
• 可灵活或标准设计
• 提供完整的文件体系

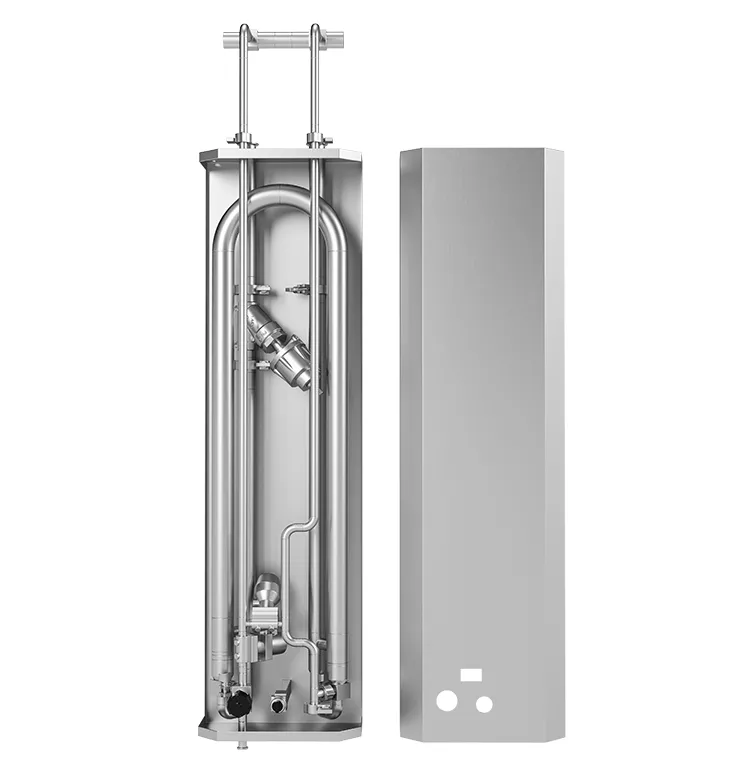

卫生级管中管式换热器
应 用
卫生级管中管式换热器是特别设计应用于注射水用水点流量小于1500Lph的降温，易于安装和快速降温，无交叉污染风险和免维护。我们提供两种型号的管中管换热器，标准工况范围为： TIT HEP 01型号, 流量 0~1000lph, 温度从85℃ 冷却到40℃ @ 7 ℃ 冷却水； TIT HEP 02型号, 流量1000~1500lph, 温度从85℃ 冷却到40℃ @ 7 ℃ 冷却水
工作原理
整个换热器由三层无缝钢管一次成型制造成一体，在冷却介质侧的两管间有扰流装置，增加换热效果，产品侧，无任何缝隙和死角。
三层管子被弯成180°成U字形，意发玛管中管换热器，三层管一次成型保证没有泄露风险（无内部焊接）。产品通过中间通道，冷却介质通过产品的内外两层管。
错向流设计能够保证热量传导的**效果，同时有更大的降温范围。
U形设计，加热或冷却，甚至蒸汽消毒等大温差产生的任何热膨胀都被消除。
换热器可以是单机或整机模块售出，模块更易于安装和使用。模块由意发玛管中管换热器、外罩、阀组和皮托管接口等组成。特别定制的皮托管接口用于意发玛换热器连接到主管路系统。
特点和优点
• 没有内部焊接，防止内部泄露
• 换热器主体接触产品侧均电解抛光至Ra<0.5mm
• 高效热传导保证换热的快速响应(10秒)
• 出口温度指示，以保证操作人员的安全
• 外形小巧，模块化设计，非常易于在注射水系统中安装并节省空间
• 特殊的锻造接口保证产品侧可排尽
• 易于在线蒸汽消毒或过热水消毒
• 完整的文件体系
• 换热器主体免维护

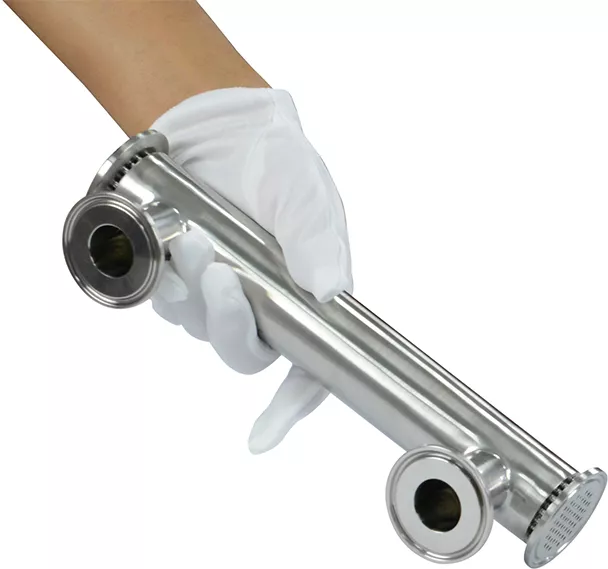

毛细管双管板换热器
应 用
卫生级毛细管换热器，专为高洁净要求设计，符合制药工业的高洁净要求，通常应用于注射水使用点降温，模块化集成，工艺冷却或加热等场合。
特点和优点
• 100%进口无缝钢管制造
• 双管板式设计防止服务介质泄漏到产品
• 接触产品侧的均为本体焊接，不添加任何其他介质焊接
• 产品侧完全排尽并易于清洗
• 高达400度的工作温度
• 符合FDA和cGMP要求设计
• 标准设计并且免维护
• 提供完整的文件体系
纯蒸汽取样器
应 用
纯蒸汽取样器是设计为快捷安全的移动式冷凝器，应用于任何洁净蒸汽、高纯蒸汽或注射用水分配系统的取样，冷却水通过卡箍快接方式连接于现场便于提供连接的地方，整个取样器可以用灭菌釜消毒灭菌。
技术参数
尺寸和连接
• 冷却水进出口：3/4”卡接口
• 取样接口：1/2”卡接口
• 面积：大约0.113m2
• 设计压力：15bar
• 筒体尺寸：80mm(直径)*260mm
• 冷却量：蒸汽160ml/min
• 冷却水（20度）的消耗量6L/min
